DATA ya kiufundi

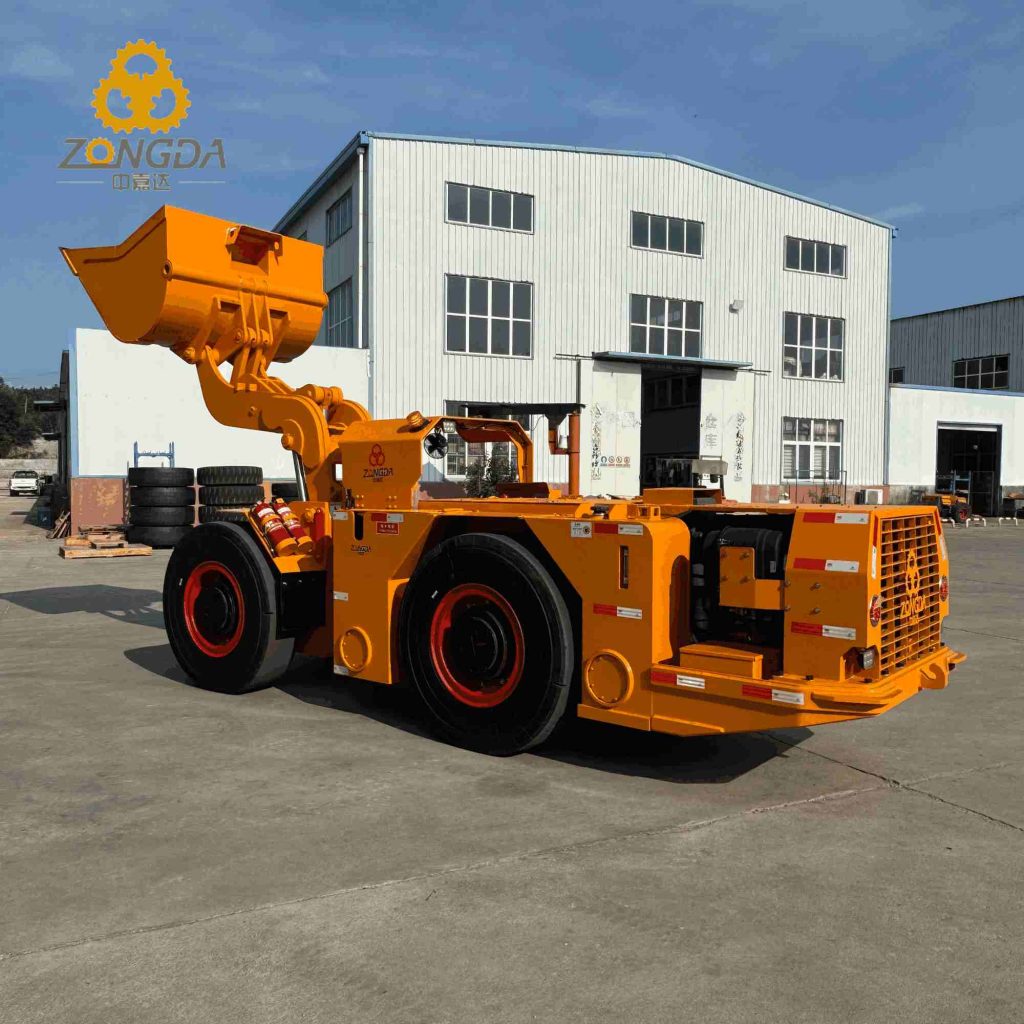

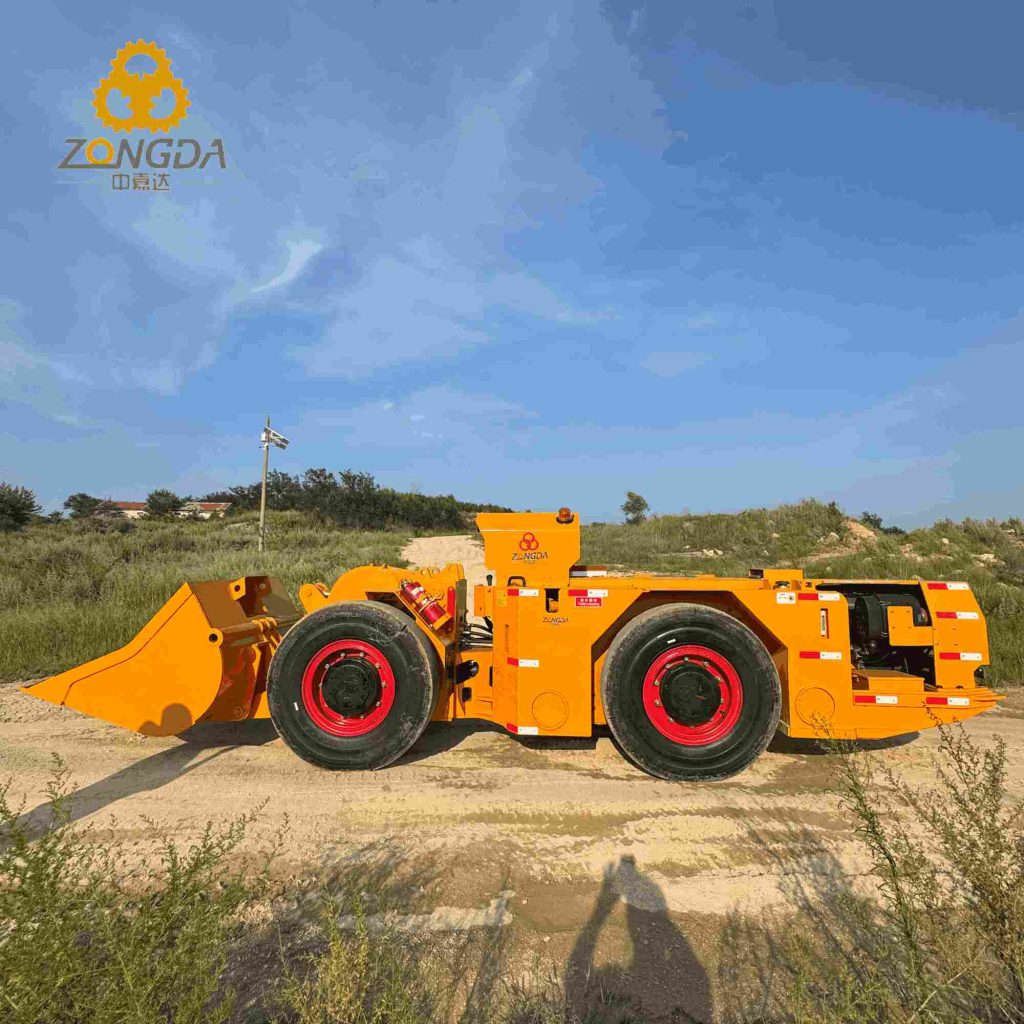

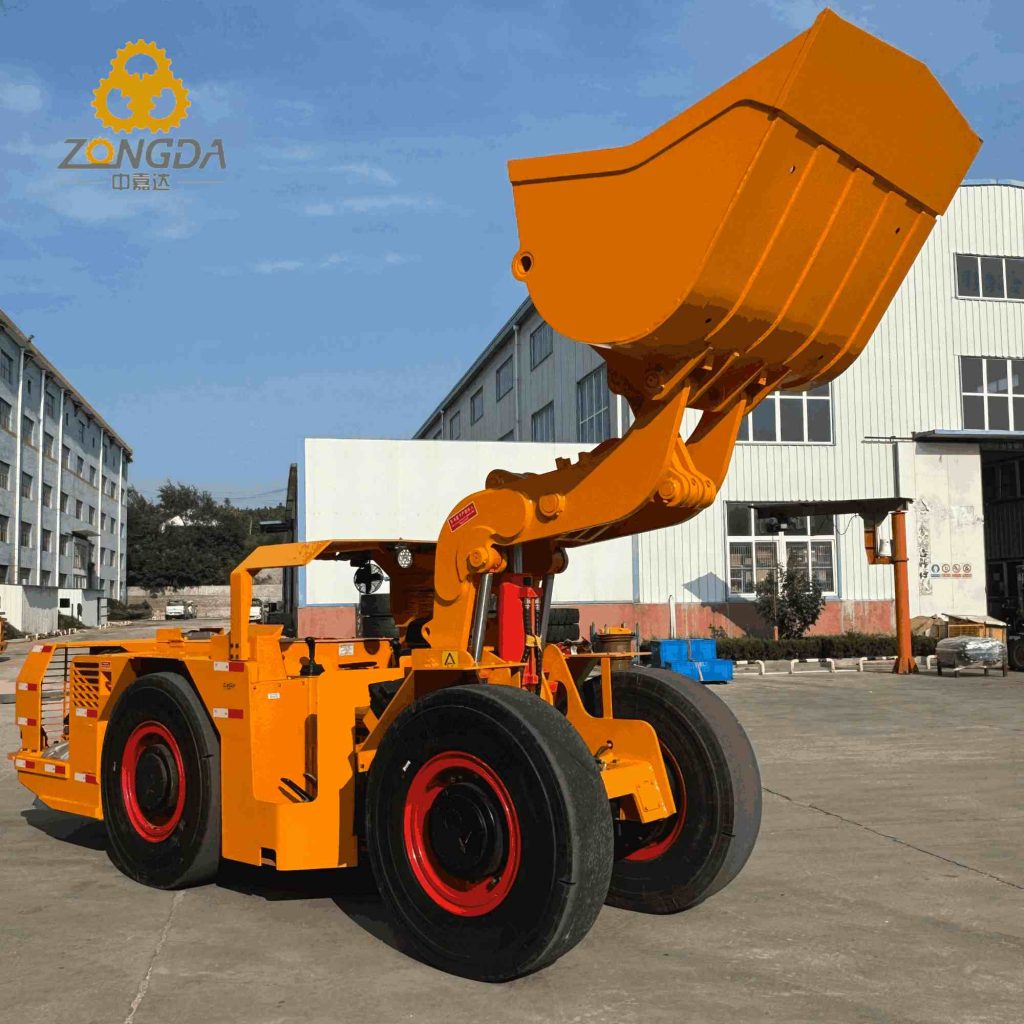

ZDL202 chini ya ardhi loader

ZDL202 chini ya ardhi loader : Trackless shovel upakiaji na vifaa vya usafirishaji umbali mfupi

ya ZDL202 chini ya ardhi loader hasa kutumika kwa kushirikiana na malori madini katika kuchimba chini ya ardhi na shughuli za madini. Shovel mzigo wa madini na vifaa mbalimbali inaweza kuboresha sana ufanisi wa uendeshaji na ni vifaa muhimu kwa ajili ya kufikia madini trackless.

Mfano huu una sura articulated na S-umbo kupambana na sita kiungo utaratibu kwa ajili ya utaratibu wa kazi. Mwenyekiti’ kiti s iko juu ya mwili wa mbele na ina ulinzi kuendesha gari shed. Hali ya swing ni kuzaa rotary, na axle mbele ni vifaa na tofauti ya kupambana na skid.

1. Sifa za kiufundi:

• Mfumo wa Nguvu:Mfumo wa umeme unatumia injini ya baridi ya maji, uchafuzi wa chini, kasi ya chini, na torque ya juu kutoka Kampuni ya Kunming Yunnei;
• Usafirishaji: mfumo wa uhamisho wa nguvu inatumia gearbox na torque converter, ndani ya uzalishaji spring breki hydraulic kutolewa gari axle, na madini kukata tairi pneumatic sugu;
• Kuendesha Brake: breki kuendesha gari inachukua nyembavu multi disk spring breki hydraulic kutolewa breki; MICO kujaza valve na breki valve; Breki ya maegesho inachukua breki ya spring kwenye gari la gari kwa ajili ya braking;
• Muongo: sura ni muundo katikati hinged, na nyuma axle swinging kushoto na kulia karibu na katikati ya sura kuboresha utendaji wa jumla adhesion ya gari;
• Kuongoza: Hydraulic nguvu ya kuendesha mfumo na silinda moja ya kuendesha kwa mfumo wa kuendesha;

2. Hatua za Usalama:

• Usalama Gear: Waendeshaji wanapaswa kuvaa vikombe vya usalama, kubeba vifaa vya kujiokoa, na kutumia taa za madini wakati wa kuingia kwenye kisima.
• matengenezo ya mara kwa mara: Uchunguzi wa mara kwa mara na kushughulikia haraka hatari siri.
• Hakuna matengenezo wakati wa operesheni: Ni marufuku sana kufanya matengenezo wakati mashine ni kuendesha.
• Usalama Wakati wa kulehemu / kukata: Kuthibitisha ukosefu wa vifaa vinavyovuka au vinavyolipuka kabla ya matengenezo.
• Tahadhari za bomba la kutosha: Kuepuka mawasiliano ya kimwili na bomba moto ya kutosha.
• Hydraulic Mfumo matengenezo: Shinikizo lazima kupunguzwa kabla ya kuanza ukarabati wowote.

Masharti ya Matumizi ya ZDL202 chini ya ardhi loader

1. Maelezo ya Tunnel:

• Inafaa kwa ajili ya tunnels na ukubwa msalaba-sehemu ya mita 5 (urefu) × mita 2.5 (upana) na zaidi.
• Inahitaji a dhamana juu sahani.
• Kiwango cha chini cha kugeuka radius ya ≥ mita 4.3ya nje.
• Njia ya barabara inapaswa kuwa ≤ 14°.
• ya kutosha hewa na maji ya majikatika mahali pa kazi.
  2. Mambo ya Mazingira:
• Joto la mazingira ndani ya tunnel: -5 ° C hadi 40 ° C.
• Kiwango cha juu cha unyevu wa uhusiano (katika 25 ° C): Si zaidi ya 85%.
• Urefu wa eneo la matumizi: Si zaidi ya mita 1000.
• Katika maeneo ya urefu wa juu (zaidi ya mita 1000), kupunguza nguvuinahitajika kwa ajili ya operesheni.
  3. Mahitaji ya mafuta:
• Maudhui ya sulfuri ya mafuta kutumika katika mashine hii lazima Si zaidi ya 0.2%.
  4. Tahadhari za Usalama:
• kwa marufukuKatika maeneo ya gesi za kuvuka na za kulipuka (kama vile gesi na vumbi ya makaa ya makaa).

1, vigezo vya mashine

1.1 Vipimo vya jumla

Rated mzigo :Kilogramu 2000

Urefu wa jumla (mkusanyiko wa bucket) :6200mm±150

upana wa jumla： 1340mm±50

Urefu wa jumla (ikiwa ni pamoja na juu ya dereva’s cab):1950mm±100

Uwezo wa bucket (SAE stacking) : 1m3

Urefu wa juu wa kuinua : Kiwango cha mm 2970mm

Urefu wa juu wa unloading : 100mm ya

Unloading angle : 40 °

Msingi wa magurudumu: Kiwango cha 2395mm

Kiwango cha chini cha usafirishaji wa ardhi ≥ 205mm

angle kuondoka: 14 °

1.2 Uzito wa mashine

Uendeshaji uzito :7200kg

Uzito kamili wa mzigo : 9200kg ± 300kg

1.3 Uwezo wa uendeshaji

kasi ya kusafiri katika gear kwanza: 0-8km / h

Gear ya pili 0-20km / saa

Uwezo wa kupanda : 14 °

Nguvu ya juu ya kuvutia ≥ 55KN

Nguvu ya juu ya Shovel (SAE) ≥ 50KN

1.4 Tanki ya mafuta

Tanki ya mafuta (L): 130

Tanki ya mafuta ya hydraulic (L) : 130

1.5 Kuongoza

Kati articulated hydraulic nguvu steering

Kiwango cha chini cha kugeuka radius ndani:2400 ± 150mm

ya nje :4300 ± 150mm

2、 Main Configuration ya mashine nzima

2.1 Injini

bidhaa : Kunming Yunnei, Brand ya Juu ya China

Mfano : YN4EL120-30CR

Aina ya: Injini ya dizeli ya maji baridi

Nguvu iliyopimwa :88KW / 2400rpm, 420Nm@1500

Uzalishaji wa utoaji: DOC DPF (Hatua ya Kitaifa ya Kichina DOC DPF)

Njia ya kuanza: umeme kuanza

Udhibiti wa accelerator: Mdhibiti wa throttle ya elektroniki

2.2 Hydraulic torque kubadilisha

Kiwanda cha viwanda: Brand ya juu ya China kwa LHD, Sawa na DANA

Mfano: YJ280S2-1

2.3 Usafirishaji

Kiwanda cha viwanda: Brand ya juu ya China kwa LHD, Sawa na DANA

Mfano: ya ZL15

2.4 Drive axis

Kiwanda cha Viwanda: Xuzhou axis ya China,, Sawa na DANA

Mfano : Xuzhou CY20

Rigid sayari gari axle na aina NO-SPIN kupambana slip tofauti,

Breki ya maegesho: Spring Kutumika, Hydraulic Release / SAHR

2.5 Breki mfumo

Kazi Breki: Wet disk nyingi spring breki hydraulic reset breki

2.6 Hifadhi mfumo

Spring breki gurudumu kanda kifaa, pamoja na kazi breki na maegesho breki

2.7 Kuongoza mfumo

Aina: hydraulic majaribio kudhibiti steering valve SN-31S

Mfano wa silinda ya kuendesha x Idadi ya silinda: D90 / d45E × 1,

Anga ya kuendesha: ± 40 °

2.5 Kazi Mfumo wa hydraulic

Wet multi disk breki na kazi breki spring breki na kutolewa hydraulic

Aina: Hydraulic kudhibiti majaribio kudhibiti njia nyingi mwelekeo valve

Kuinua silinda x Idadi ya silinda: D100/d55 E × 2

Silinda ya mafuta ya bucket x Idadi ya silinda: D125/d63 E × 1

Multi mwelekeo valve: SN-62S

Mtengenezaji’ s Malipo valve ya:            Mico, Marekani

vifaa Pampu:                          PERMCO, Marekani
