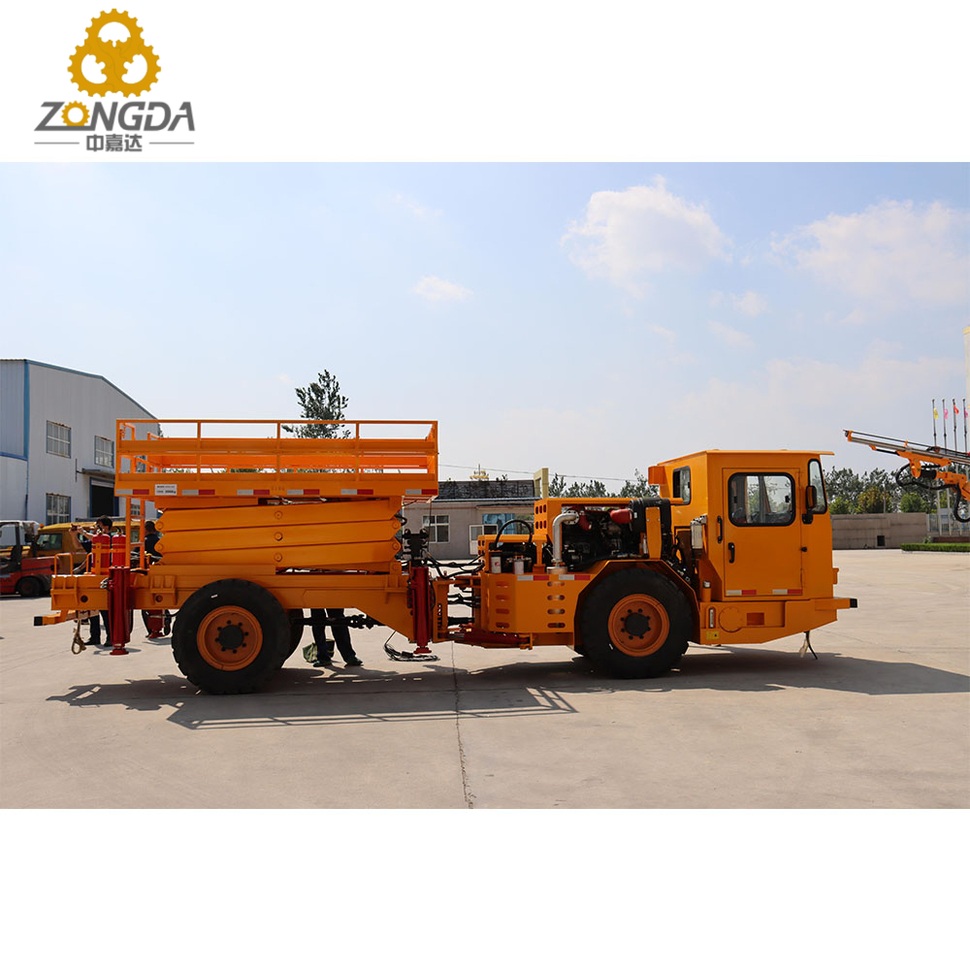

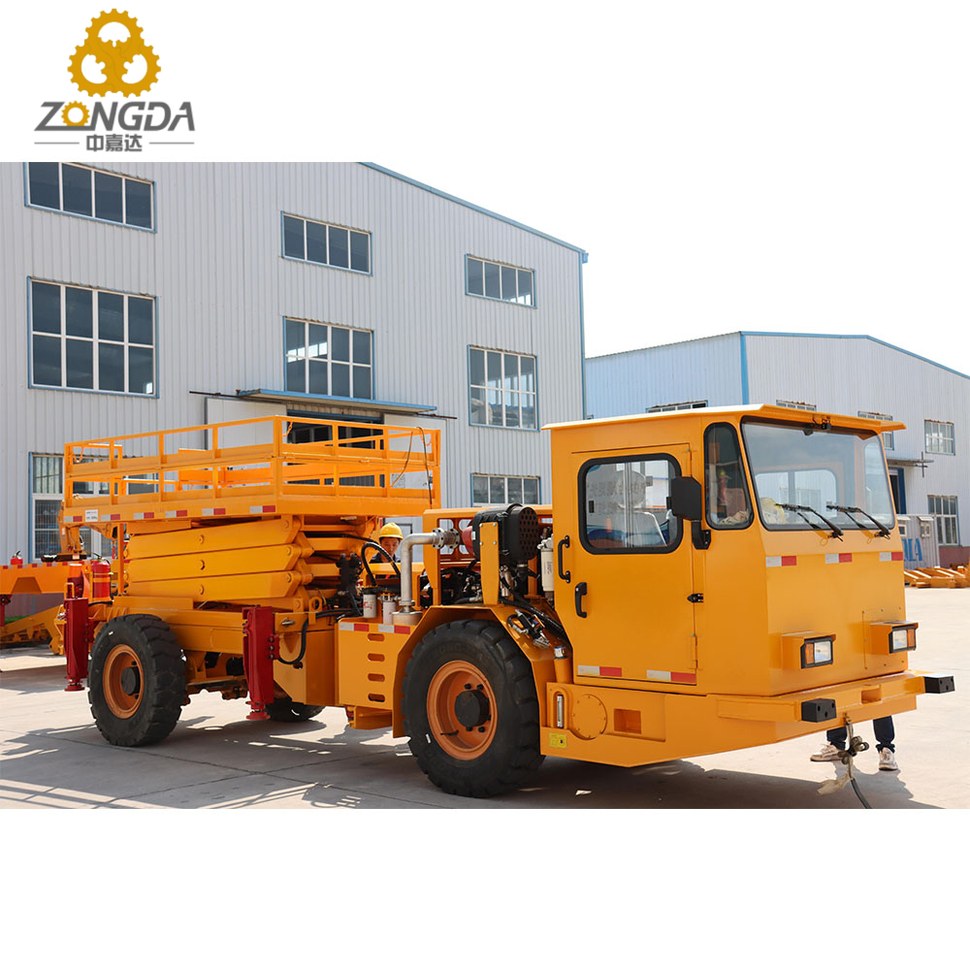

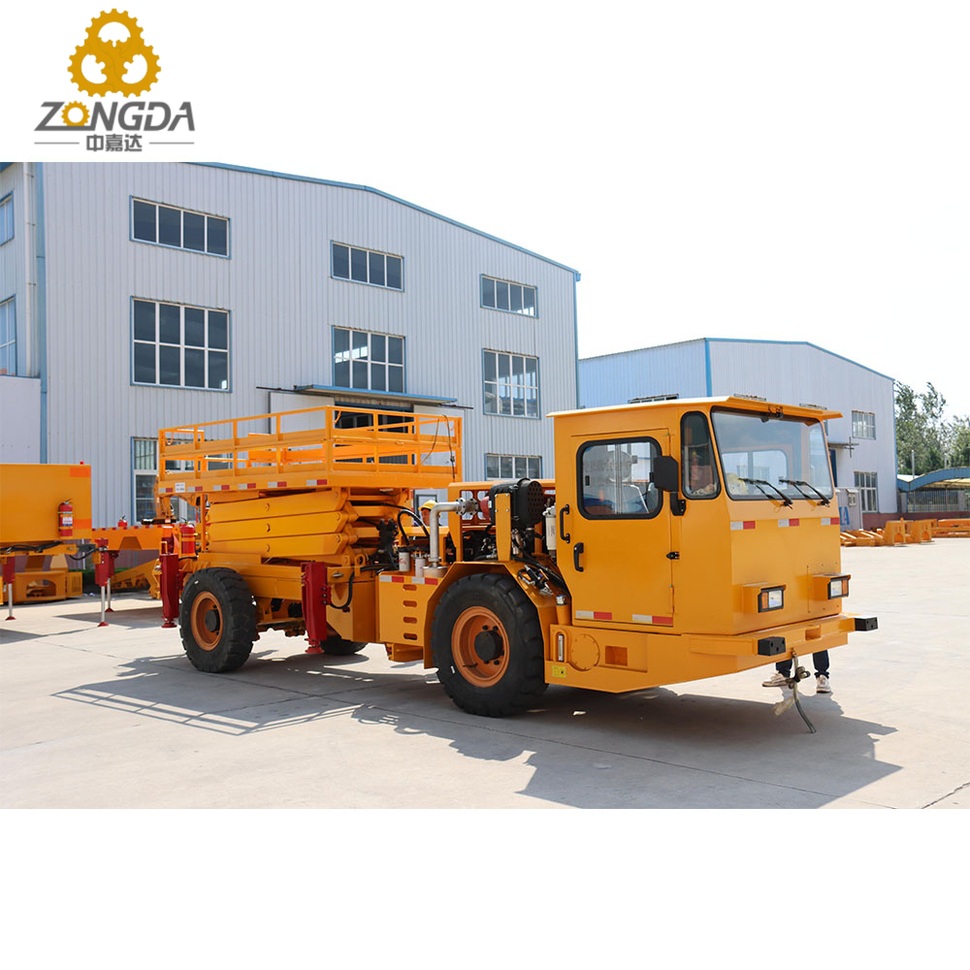

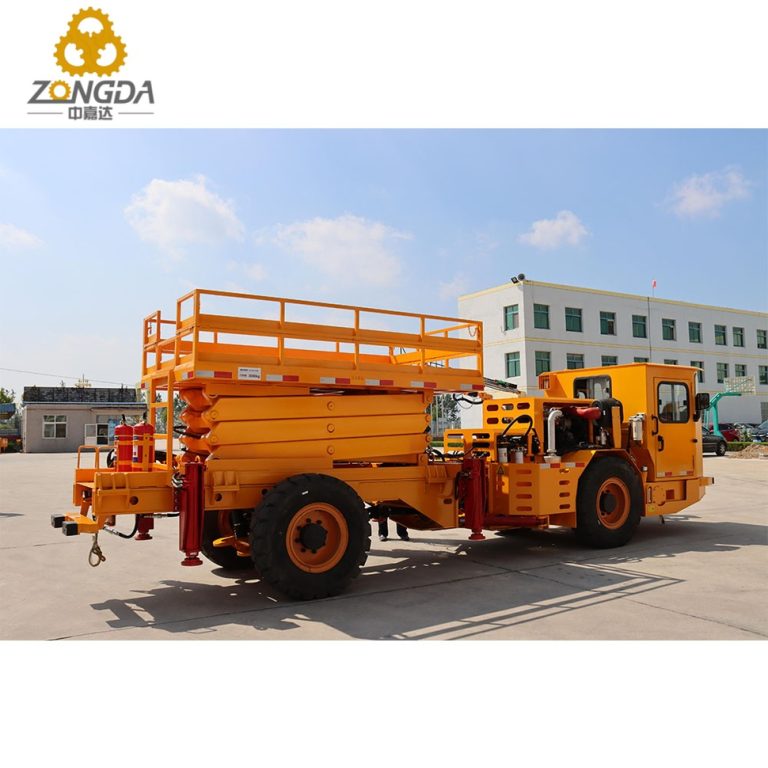

Vozilo sa podizanom platformom ZUSL-3X pokreće se dizel motorom, sa hidrauličnim mehaničkim prenosom, pogonom na četiri kotača, vožnjom naprijed, potpuno hidrauličnim zglobljenim upravljanjem, velikim uglom upravljanja, fleksibilnim okretanjem i malim radijusom okretanja. Pogodan je za operacije tunela sa srednjim poprečnim presjekom i ima sledeće tehničke karakteristike: ● Energetski sistem usvaja Deutz vodom hlađeni motor sa niskim zagađenjem; ● Sistem prenosa snage usvaja DANA prenos snage, DANA pogonsku osovinu i gume otporne na rezanje rudarskog uzorka; ● Servisna kočenja usvaja mokre hidraulične kočenje sa više diskova; MICO ventil za punjenje i kočnini ventil; Parkiračka kočnica usvaja ručni smjerni ventil za kontrolu kočnice na oprugu osovine, osiguravajući sigurnost i pouzdanost; ● Okvir je artikulirana struktura sa pouzdanim performansama; ● Usvajanje zatvorene kabine je sigurnije i udobnije.

Bezbednosno upozorenje ● Operator ove mašine mora nositi sigurnosnu kacigu i nositi uređaj za samospašavanje i rudar; s lampa sa njima kada ulaze u bunar; ● Ova mašina mora biti redovno održavana i pregledana, a sve skrivene opasnosti treba odmah riješiti; ● Strogo je zabranjeno održavanje dok mašina radi; ● Kada se mašina održava, napajanje mora biti isključeno i riječi “ pod održavanjem, bez pokretanja” mora biti obješen; ● Preopterećenje je zabranjeno na platformi; ● Prilikom zavarivanja i rezanja, potrebno je osigurati da na vozilu nema zapaljivih ili eksplozivnih materijala prije rada;

● Kada je motor u radu i ispušna cijev se nije hladila nakon isključenja, strogo je zabranjeno dodirnuti površinu ispušnog čišćača i ispušne cijevi kako bi se izbjegle ozbiljne povrede kao što su opekline; ● Prilikom popravke hidrauličkog sistema ove mašine, pritisak se mora potpuno ublažiti pre nego što može početi rad.

1) Ova mašina je pogodna za upotrebu u tunelima sa veličinom poprečnog presjeka od 3 metra (visoka) × U tunelima od 3 metra (širina) i iznad Operacija zahtijeva čvrstu gornju ploču, minimalni radijus okretanja od ≥ 6,25 m na spoljašnjoj strani i nagib puta od ≤ 14 °, u potrazi za dobrom ventilacijom i drenažom na radnom mjestu; 2) Temperatura okoline tunela je -5 ℃ ~ 40 ℃, a maksimalna relativna vlažnost nije veća od 85% (na temperaturi od 25 ℃) Sat); 3) Sadržaj sumpora u gorivu koje se koristi u ovoj mašini ne smije prelaziti 0,2%; 4) Ova mašina je strogo zabranjena za upotrebu na mjestima sa zapaljivim i eksplozivnim gasovima kao što su gas i prašina od ugljena;

2.1. Tehnički parametri ● Nazivno opterećenje platforme: 3000 kg ● Maksimalna visina platforme: 5000 mm ● Maksimalna brzina vožnje u stupanju I: 5 km/h Drugi stupan: 11 km/h Treći stupan: 26 km/h Obratni stupan I: 5 km/h Obratni stupan II: 11 km/h Obratni treći stupan: 26 km/h

● Maksimalni kapacitet penjanja (teško opterećenje): 14 ° ● Maksimalna vučna sila: 80 kN ● Radius okretanja: 6610 mm ● Maksimalna visina cijele mašine: 2210 mm ● Ugao upravljanja: ± 40 ° ● Minimalna razdaljina od zemlje: 295 mm ● Ukupne dimenzije (dužina × širina × visina: 7850 mmx1800 mmx2210 mm ● Radna težina cijele mašine: 9500 kg 2.2. Motor ● Motor: Deutz vodom hlađeni motor sa niskim zagađenjem ● Nazivna snaga/nazivna brzina: 115 kW/2200 r/min ● Maksimalni izlazni obrtni moment: 750 N · m @ 1500 r/min ● Metoda pokretanja: električno pokretanje ● Metoda emisije ispušnih plinova: ternarno čišćenje, čišćenje i smanjenje buke ● Kontrola gasa: hidraulični kontroler gasa 2.3. Sistem prijenosa ● Model prijenosa: DANA IT20320B ● Model pogonske osovine: DANA112 Ukupni omjer brzine: 23,25 ● Gume: Gume za napuhavanje 2.4. Sistem kočenja ● Kočnica pumpa: P124ADUZA07 Pomeranje: 15,2 ml/r ● Maksimalni pritisak kočnog sistema: 10,5 MPa ● Službeno kočenje: mokra kočenja sa više diskova Model kočenog ventila: GL810-244-069 Pritisak oslobađanja: 69 bar ● Parkiračka kočnica: kočnica sa pružnom osovinom 2.5. Sistem upravljanja ● Tip: zglobno hidraulično upravljanje ● Pumpa za upravljanje: PB5100A331 Pomeranje: 52,7 ml/r

● Maksimalni pritisak sistema upravljanja: 16 MPa ● Upravljanje: BZZ-E630 ● Jedan ventil za stabilnost: FLD-F48W ● Promjer upravljačkog cilindra/promjer šipke: φ 80/ φ 45 mm 2,6. Električni sistem ● Napon sistema: 24V DC ● Napon/snaga motora za pokretanje: 24 V/6 KW ● Rasvjeta: 2 prednja svjetla, 2 × 42W, 24V 2 stražnja svjetla, 2 × 42W, 24V 2 prednja svjetla, 2 × 18W, 24V 2 rudarska signalna svjetla, 24 V 1 stropno svjetlo kabine, 24 V 2.7. Volumen rezervoara ● Hidraulični rezervoar za ulje: 120 L ● Rezervoar za gorivo: 120 L ● Transmisija: 25 L ● Glavni dio prenosa pogonske osovine: 17L × dva ● Dio smanjenja kotača pogonske osovine: 3,5 L × četiri ● Ulje za mazanje motora: 7.7L
