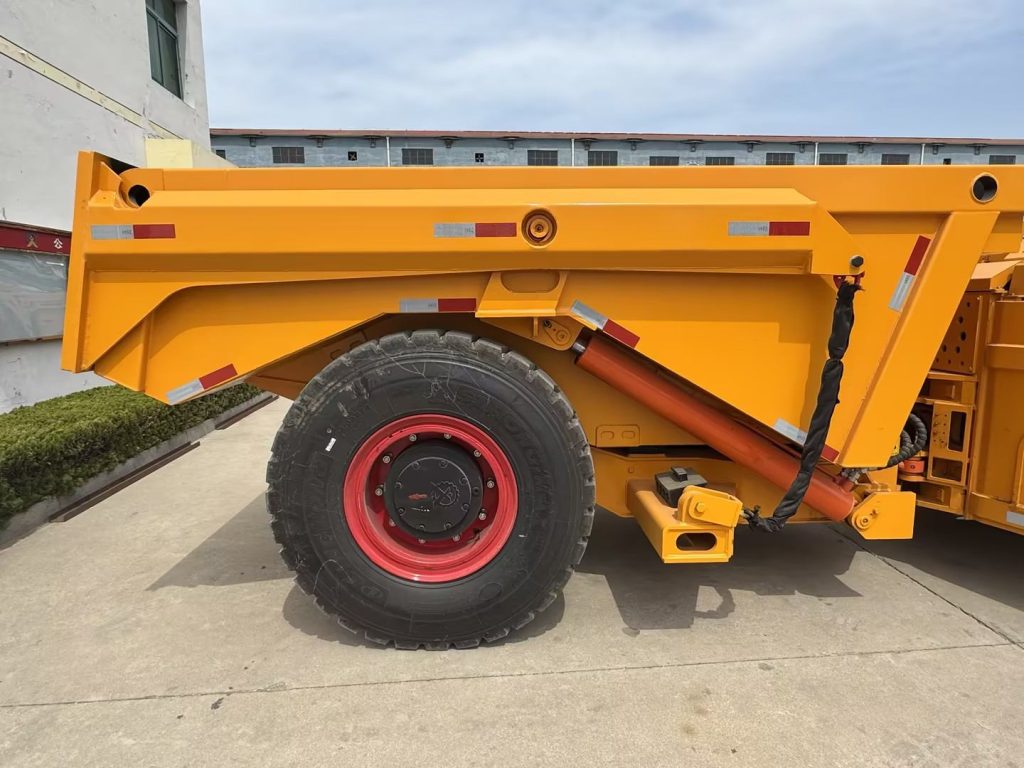

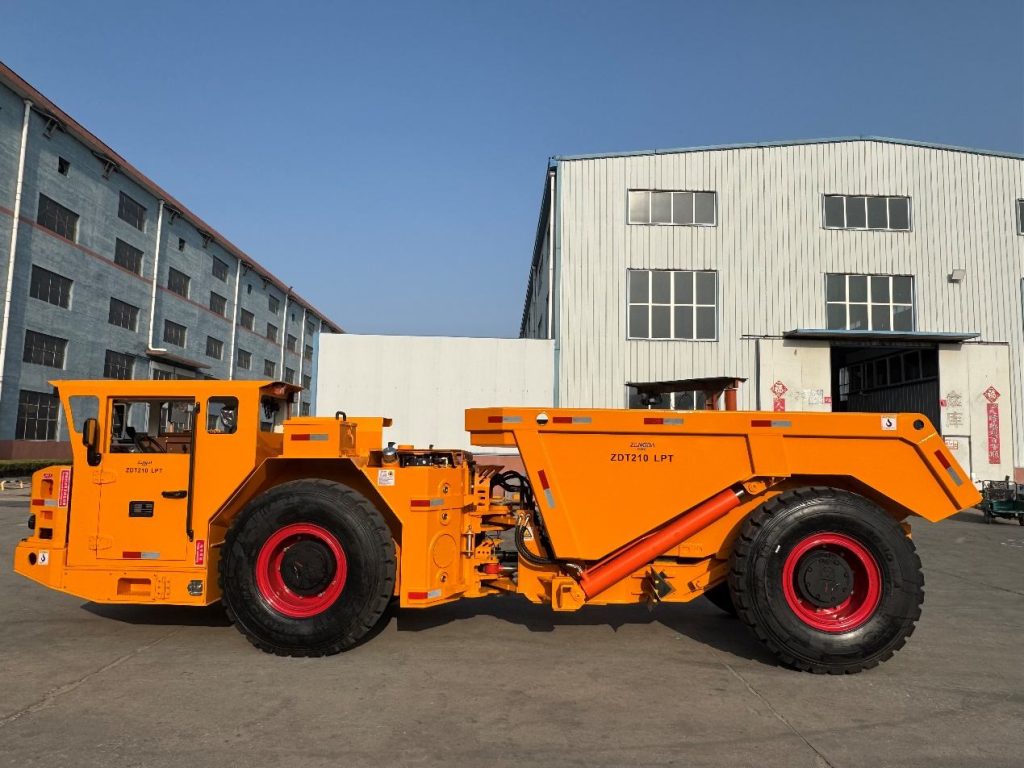

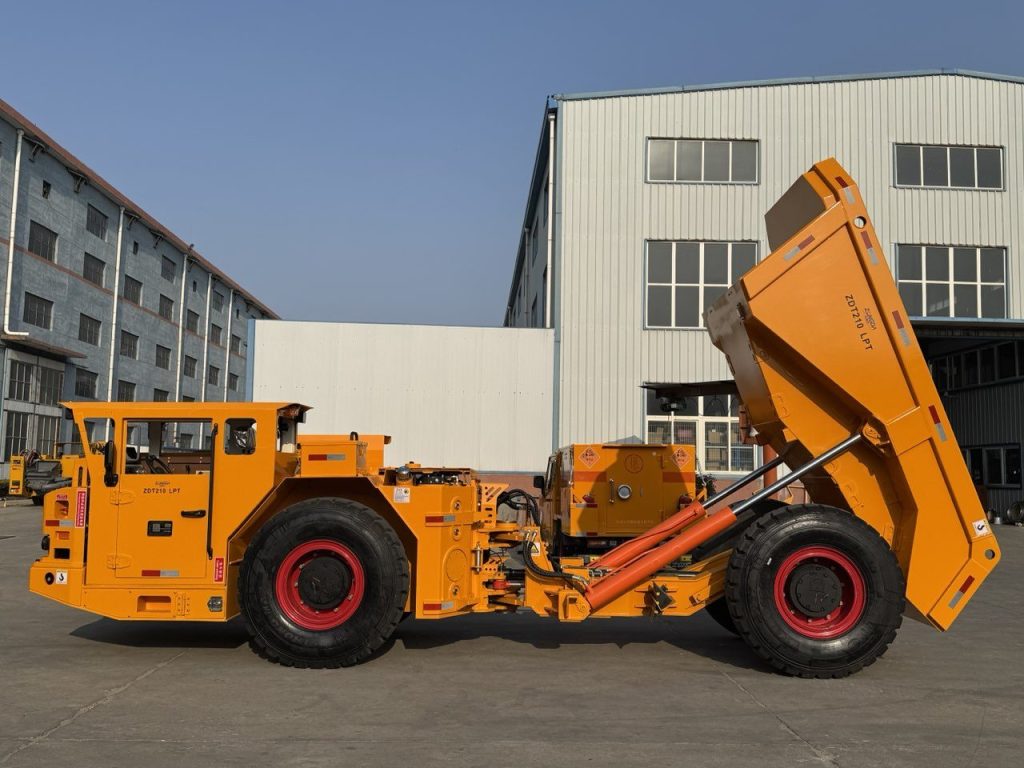

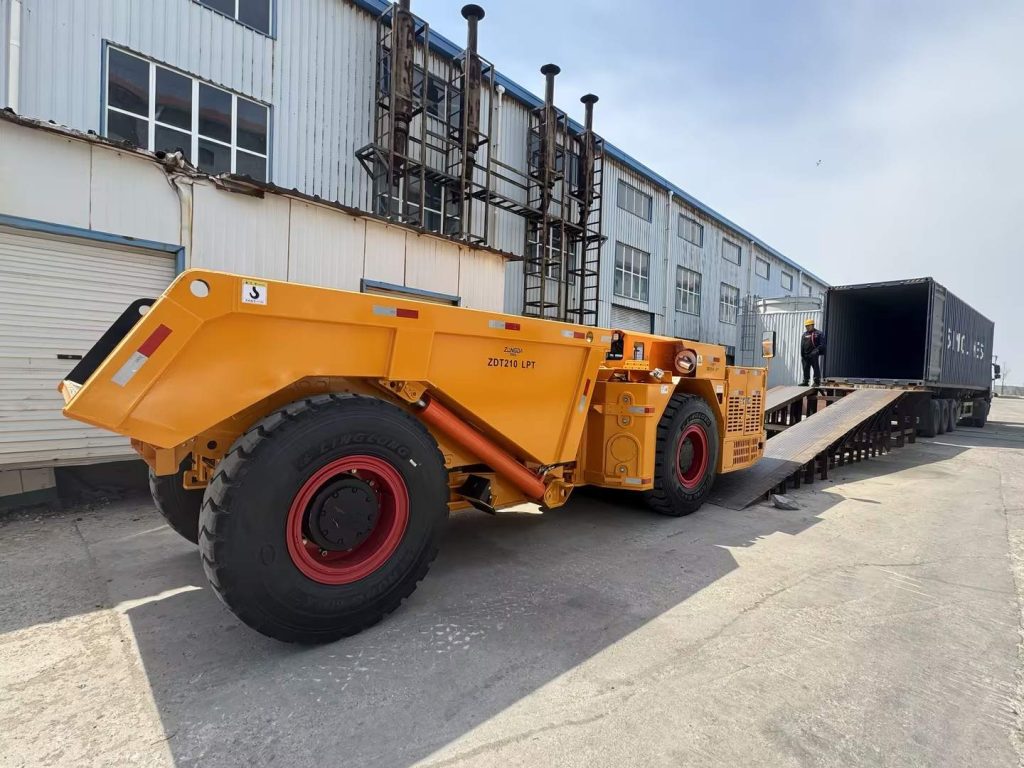

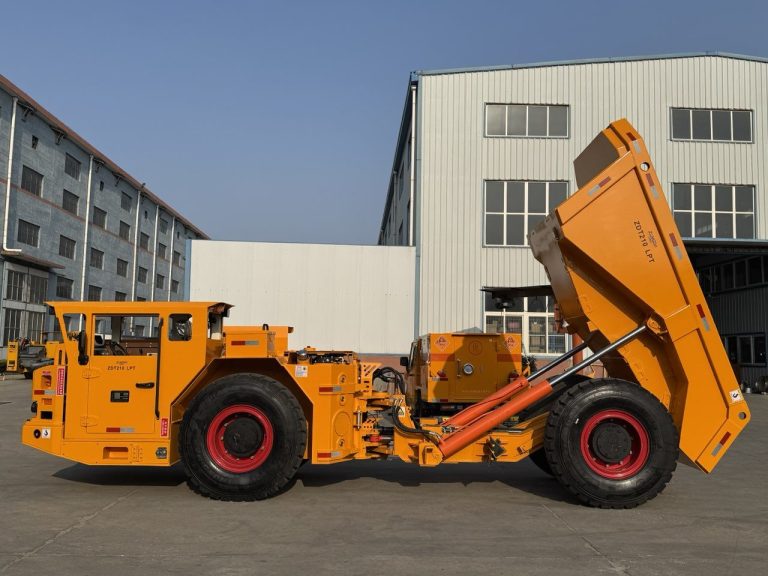

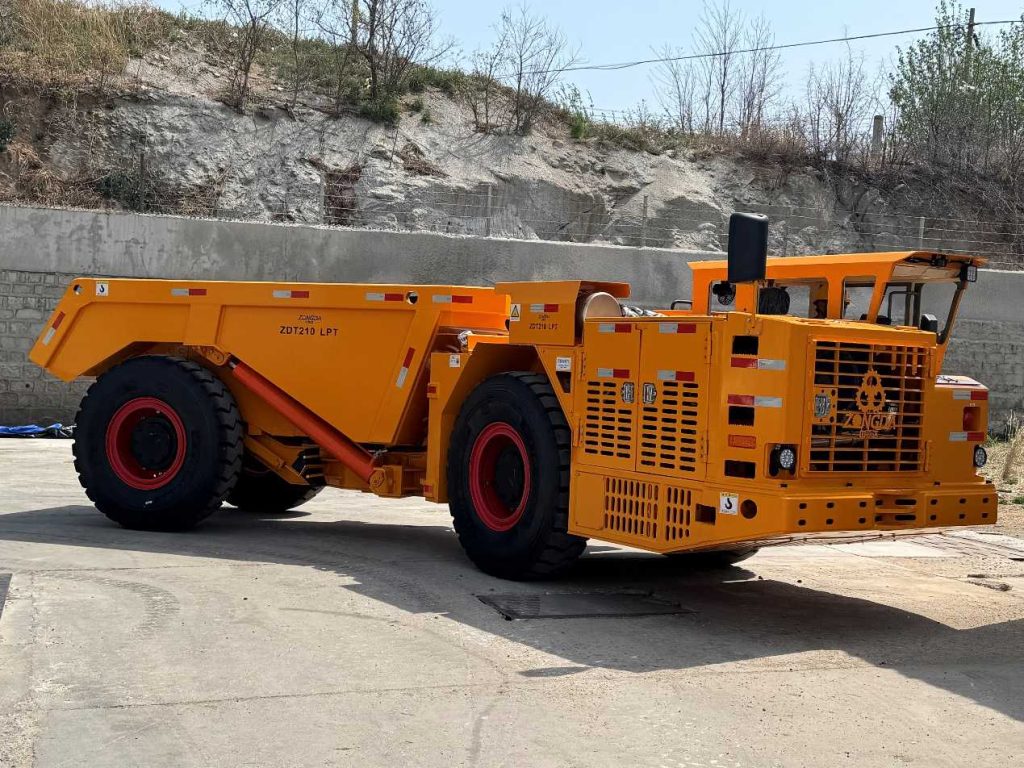

ZDT210 ստորգետնյա հանքարդյունաբերական բեռնատարը առանց գծի տրանսպորտային սարքավորում է, որը նախագծված եւ արտադրված է հատուկ ստորգետնյա հանքավայրերի համար: Հիմնականում օգտագործվում է ստորգետնյա փորելու եւ հանքարդյունաբերության գործողություններում սկրեյփերի հետ համատեղ: Հարդերի եւ տարբեր նյութերի տրանսպորտը կարող է մեծապես բարելավել գործառնական արդյունավետությունը եւ կարեւոր սարքավորումներ է առանց ուղու հանքարդյունաբերության հասնելու համար: ZDT210 ստորգետնյա հանքարդյունաբեռնատարը շարժվում է դիզելային շարժիչով, հիդրավլիկ մեխանիկական փոխանցմամբ, չորս անիվով շարժիչով, կողմնակի շարժիչով, հետեւի բեռնատարի մարմնակով, կենտրոնական հրապարակված հիդրավլիկ վարորդով, մեծ Այն հարմար է միջին հատվածի թունելի գործառույթների համար եւ ունի հետեւյալ տեխնիկական հատկանիշները.

● Էլեկտրական համակարգը ընդունում է Deutz ջրով սառեցված ցածր աղտոտման շարժիչ: ● Էներգիայի փոխանցման համակարգը ընդունում է DANA փոխանցման փոխանցման, գարնանային արգելակի հիդրավլիկ ազատման շարժիչ առանցքի եւ հանքարդյունաբերության դիմացկուն կտրող անվադողերի ● Վարորդական արգելակը ընդունում է խոնավ բազմա սկավառակի գարնանային արգելակ հիդրավլիկ ազատ արգելակ. MICO լցման փական եւ արգելակի փական, կայանատեղի արգելակը արգելակման համար ընդունում է գարնանային արգելակ շարժիչ առանցքի վրա: ● Շրջանակը ընդունում է կենտրոնական կախված պտտվող կառուցվածք, որպեսզի բարելավի ամբողջ մեքենայի կպչունման կատարումը: ● Կառավարման համակարգը հիդրավլիկ հզորակառավարման համակարգ է, որը ունի երկակի կողմանի կառավարման մխոցներ: ● Հետեւի բեռնատար, հարմար է հանքային եւ նյութերի թափոնման համար: Անվտանգության նախազգուշացում ● Այս մեքենայի օպերատորը պետք է կրե անվտանգության կալվակ եւ իրենց հետ կրե ինքնափրկարական սարք եւ հանքարդյունաբերական լամպ, երբ մուտք է գործում աղբյուր: ● Այս մեքենան պետք է պարբերաբար պահպանվի եւ ստուգվի, եւ ցանկացած թաքնված վտանգ պետք է արագ լուծվի: ● Մեքենան գործող ժամանակ խստորեն արգելված է սպասարկում իրականացնել: ● Երբ մեքենան անցնում է պահպանման, էլեկտրաէներգիան պետք է կտրվի եւ բառերը “ սպասարկման տակ, ոչ մեկնարկ” պետք է կախված լինի; ● Բարձրացված ավտոմեքենայի մարմնի տակ պահպանման ժամանակ ավտոմեքենայի մարմնը պետք է ունենա ամուր եւ հուսալի աջակցություն. ● Մեքենա մուտք գործելիս եռակցման եւ կտրման համար անվտանգության միջոցներ պետք է ձեռնարկվեն այն հաստատելուց հետո, որ այրբողջական կամ պայթող նյութեր չկան Միայն լիարժեք միջոցներով կարող են իրակա

● Երբ շարժիչը աշխատում է եւ արտանետման խողովակը չի սառեցվել անջատումից հետո, խստորեն արգելվում է ֆիզիկական շփման ունենալ muffler- ի հետ ● Արտանետման խողովակի մակերեսը լուրջ վնասվածքներից խուսափելու համար, ինչպիսիք են այրվածքները, ● Այս մեքենայի հիդրավլիկ համակարգի վերանորոգման ժամանակ ճնշումը պետք է լիովին ազատվի նախքան գործողությունը սկսելը: Կիրառման պայմաններ. 1) Այս մեքենան հարմար է օգտագործելու համար 3 մ (բարձր) × 3,5 մետր (լայնություն) եւ ավելի բարձր թունելներում: Այն պահանջում է ամուր վերեւի ափսե, արտաքին կողմից ≥ 7.3 մ նվազագույն շրջանառության շառավիճակ եւ ≤ 14 ° ճանապարհային անկյունություն, աշխատավայրում լավ օդափոխություն եւ ջրահոսք: 2) Թունելի ջերմաստիճանը -5 ℃ է 40 ℃, եւ առավելագույն հարաբերական խոնավությունը ոչ ավելի, քան 85% (ջերմաստիճանը 25 ℃) ժամանակ); 3) Օգտագործման վայրի բարձրությունը չպետք է գերազանցի 1000 մետր, իսկ 1000 մետր բարձրությունը գերազանցող բարձր տարածքում օգտագործման համար անհրաժեշտ է էներգիայի նվազեցում: 4) Այս մեքենայում օգտագործվող վառելիքի սուլֆորի պարունակությունը չպետք է գերազանցի 0,2%-ը, 5) Այս մեքենան խստորեն արգելված է օգտագործվել վայրերում, որտեղ վառելի եւ պայթող գազեր են, ինչպիսիք են գազը եւ ածուխի փոշին,

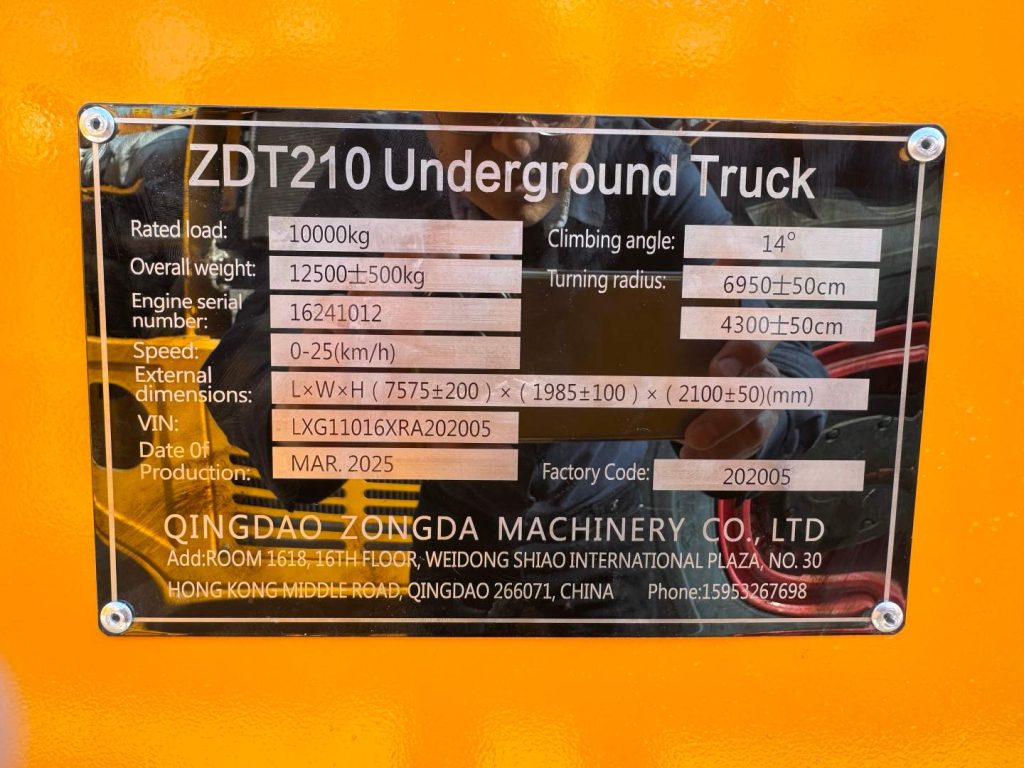

2.1. Տեխնիկական պարամետրեր ● Գնահատված բեռի հզորությունը: 10t (լիարժեք բեռ) ● Բալկի հզորությունը (կուտակում): 5 մ ³ ● Առավելագույն վարորդական արագությունը առջեւի/հակադարձ փոխանցման I: 5.00 կմ/ժամ ● Առաջին/հետադարձ փոխանցում II: 9.70 կմ/ժամ ● Առջեւի/հակադարձ փոխանցում III: 21.60 կմ/ժամ ● Առաջին IV փոխանցման: 28.90km / h ● Մեքենայի բարձրացման ժամանակը՝ 13 վայրկյան ● Ավտոմեքենայի տուփի իջման ժամանակը՝ 10 վայրկյան ● Առավելագույն բարձրանալու հզորությունը (ծանր բեռ): 25% ● Առավելագույն ձգման ուժը՝ 100 կՆ ● Շրջանառության շառավիճակը. ներքին 4500 մմ

● Մեքենայի առավելագույն բարձրությունը բեռնման ընթացքում 3875 մմ ● Առավելագույն բեռնման անկյունը՝ 65 ° ● Կառավարման անկյուն ± 40 ° ● Նվազագույն հողային հեռավորություն՝ 296 մմ ● Արտաքին չափսերը L × W × H: 8031 մմ × 1900 մմ × 2230 մմ (± 100) ● Ամբողջ մեքենայի աշխատանքային քաշը. 13.5 տոննա 2.2. շարժիչ ● Շարժիչ: Deutz BF6L914 օդով սառեցված շարժիչ ● Նվանական հզորություն/նվանական արագություն՝ 112 կВт/2300 ռ/րոպե ● Սկսման մեթոդ. Էլեկտրական սկսման ● Գազերի մաքրման մեթոդ. Կատալիտիկ մաքրման մեթոդ ● Արագացնողի վերահսկողություն. Հիդրավլիկ գազի վերահսկող 2.3. Հաղորդակցման համակարգ ● Հաղորդակցման մոդել: DANA R32420 ● Մոքսի փոխարկիչի մոդելը՝ DANA C273.7 ● Drive առանցքի մոդելը: 15T ● Վերջնական շարժիչ հարաբերակցությունը: 5.286 ● Անիվի եզրի արագության հարաբերակցությունը՝ 4.94 ● Ընդհանուր արագության հարաբերակցությունը: 26.11 ● Անվադողեր. 14.00 փչվող անվադողեր 2.4. Արգելակման համակարգ (հայտնի ներքին արտադրող) ● Արգելակի պոմպ: CBLZ632016 ● Տեղափոխում: 16ml / r ● Արգելակման համակարգի առավելագույն ճնշումը՝ 16 MPa ● Վարորդական արգելակ. խոնավ բազմաթիվ սկավառակի գարնանային արգելակ ● Արգելակման փականի մոդելը: MICO

● Ազատման ճնշում: 103 բար ● Արգելակը կայանատեղի վրա. Գարնանային արգելակը շարժիչ առանցքի վրա ● Գարնանային արգելակ, հիդրավլիկ ազատ արգելակ ● Պարկային արգելակների փականի մոդելը՝ RA3/3/2/G-3 2.5: Կառավարման համակարգ (հայտնի ներքին արտադրող) ● Տիպը. Կենտրոնական պտտվող կաղապար, հիդրավլիկ վարորդ ● Կառավարման աշխատանքային պոմպ: CBLZ632016 ● Տեղափոխում: 63ml / r ● Կառավարման համակարգի առավելագույն ճնշումը՝ 14 Մպա ● Կառավարման սարքավորումներ: BZZ-1000 ● Առաջնահերթության փական: YXZ-F250 ● Կառավարման մլորտի տրամագծը/գծի տրամագծը × Մլորտի թիվը. φ 100/ φ 55 մմ × երկու 2.6: Աշխատանքային համակարգ ● Աշխատանքային ուղղությամբ փական: SN-6 ● Բարձրացման մլորտի տրամագծով / գոտի տրամագծով × Մլորտի թիվը ՝ φ 160 / φ 70 մմ × երկու ● Աշխատանքային համակարգի առավելագույն ճնշումը՝ 16MPa 2.7: Էլեկտրական համակարգ ● Համակարգի լարման: 24V DC ● Մոտորի լարման / հզորության սկսման համար: 24V / 6kW ● Լուսավորություն. 6 առջեւի լամպեր, 2 × 75W, 24V ●1 հետեւի լամպ, 2 × 75W, 24V ● Երկու կողմնային լամպեր, երկու × 75W, 24V ●2 հանքարդյունաբերության ազդանշանի լույսեր, 24V ●1 Կաբինայի առաստաղի լույս, 24V 2.8. Վարելիքի պահարանի հզորությունը ● Հիդրավլիկ նավթային տանկ: 180 լ ● Վառելիքի տաք: 180 լ

● Հաղորդակցում: 28L ● Drive առանցքի հիմնական փոխանցման մասը: 17L × երկու ● Drive առանցքի անիվի նվազեցման մասը: 3.5 L × չորս ● Շարժիչի քսային յուղ: 28L
