Việc lựa chọn kích thước gầu xúc LHD phù hợp không chỉ đơn thuần là mua chiếc máy xúc lớn nhất phù hợp với ngân sách của bạn. Gầu xúc quá lớn có thể làm quá tải máy, tăng độ mòn lốp, làm giảm tốc độ xuyên thấu của gầu và gặp khó khăn khi di chuyển trong các đường hầm hẹp. Ngược lại, gầu xúc quá nhỏ sẽ dẫn đến nhiều chu kỳ bốc xếp hơn, thời gian chờ đợi của xe tải lâu hơn và tiêu hao nhiên liệu nhiều hơn trên mỗi tấn.
Sự lựa chọn tối ưu nhất sẽ cân bằng giữa thể tích gầu xúc, tải trọng định mức, mật độ quặng, kích thước đường hầm, thời gian chu kỳ và mục tiêu sản xuất của bạn.

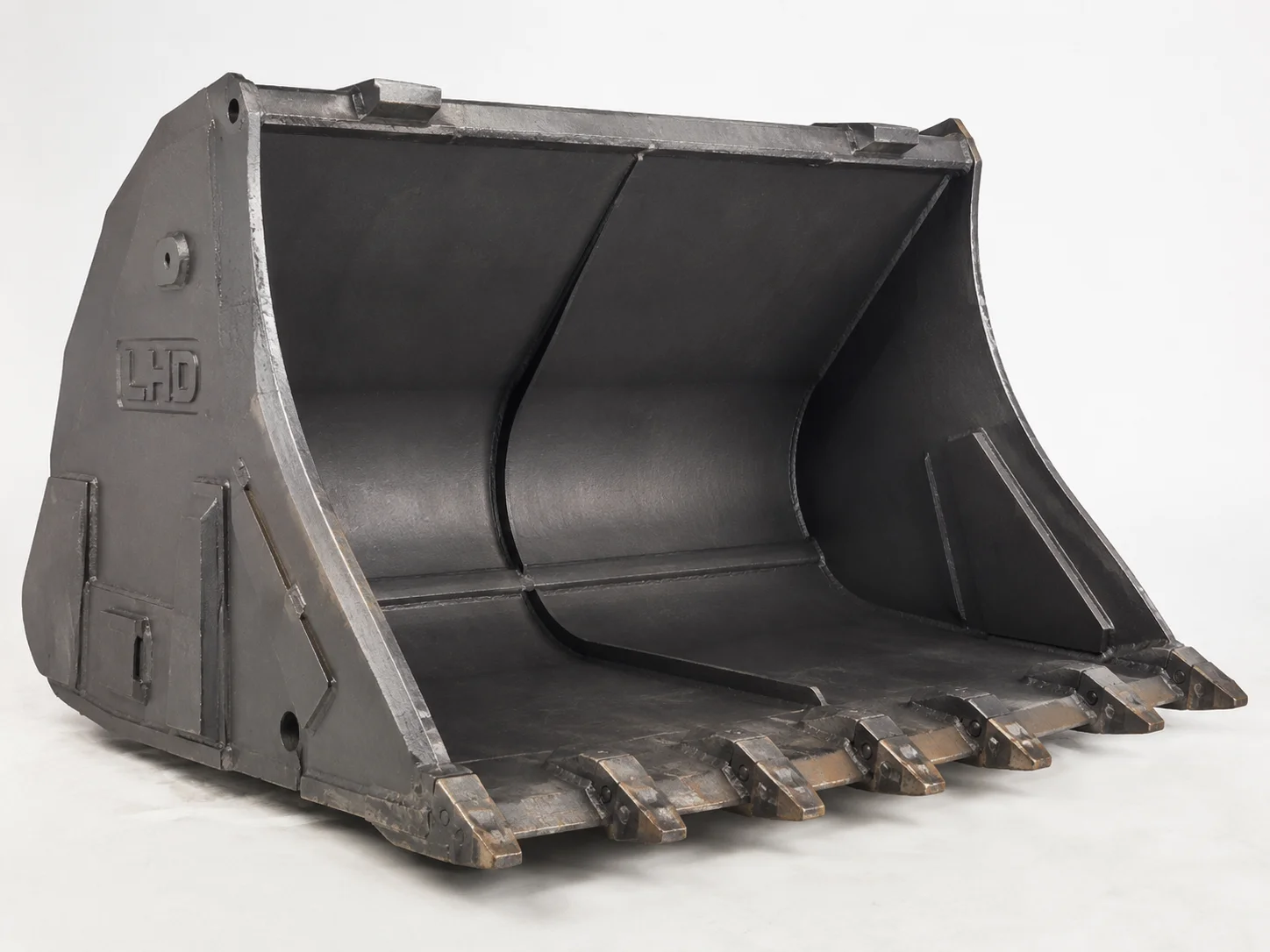

Kích thước gầu xúc LHD thực sự có nghĩa là gì?
Thể tích gầu xúc chỉ là một phần của quyết định. Hai mỏ có thể sử dụng cùng một gầu xúc 2m³ nhưng lại vận chuyển trọng lượng khác nhau vì mật độ quặng, độ ẩm và độ vỡ vụn của chúng khác nhau.
Dung tích thùng chứa không phải là tải trọng định mức
Thể tích gầu được đo bằng mét khối. Tải trọng định mức được đo bằng tấn hoặc kilogam.
Ví dụ, Máy xúc lật ngầm nhỏ gọn ZDL201 Máy xúc này có gầu xúc 0,6m³ và tải trọng định mức 1,2 tấn. Thân máy nhỏ gọn và chiều rộng hẹp giúp nó phù hợp với các đường hầm ngầm chật hẹp.
Các bộ phận này thuộc về nhau. Gầu xúc, khung, lốp, trục, phanh và hệ thống thủy lực được thiết kế như một khối máy. Việc lắp gầu xúc lớn hơn không tự động tạo ra máy xúc có công suất cao hơn.
Dung lượng lưu trữ lớn có thể trông tốt hơn so với thực tế.
Một số tiêu chuẩn sử dụng dung tích đong đầy, trong khi những tiêu chuẩn khác sử dụng dung tích đong đầy. Dung tích đong đầy bao gồm vật liệu được chất đống cao hơn mép gầu theo một phương pháp đo lường nhất định.
Việc bốc xếp vật liệu dưới lòng đất thực tế khó dự đoán hơn. Đá lớn để lại các khe hở. Vật liệu ướt có thể bị dính. Việc nổ mìn không đúng cách có thể ngăn cản việc xuyên thủng hoàn toàn. Khi so sánh các máy xúc, hãy kiểm tra cách đo dung tích gầu.
Làm thế nào để tính toán kích thước gầu xúc LHD phù hợp?
Một phép tính hữu ích bắt đầu bằng việc xác định vật liệu cần vận chuyển. Bạn cần biết khối lượng riêng của vật liệu rời, hệ số đổ đầy gầu thực tế và tải trọng cần thiết cho mỗi chu kỳ.
Tính toán số tấn trên mỗi xô
Sử dụng công thức này:
Tấn/thùng = Thể tích thùng × Hệ số đổ đầy thùng × Khối lượng riêng của vật liệu rời
Giả sử bạn có:
Hệ số lấp đầy gầu: 0,85
Mật độ quặng rời: 2,2 tấn/m³
Tải trọng ước tính là:
2 × 0,85 × 2,2 = 3,74 tấn
Con số đó gần bằng tải trọng định mức 4 tấn của máy bay. Máy xúc lật ngầm ZDL204DH 2m³.
Bây giờ hãy thay đổi khối lượng riêng của đất thành 2,6 tấn/m³:
2 × 0,85 × 2,6 = 4,42 tấn
Cùng một gầu xúc đó giờ đây có thể tạo ra tải trọng ước tính trên 4 tấn. Đó là lý do tại sao chỉ dựa vào thể tích gầu xúc không thể cho biết máy xúc có phù hợp hay không.
Sử dụng hệ số lấp đầy thực tế
Hệ số lấp đầy 100% có vẻ thuận tiện trong bảng tính, nhưng điều kiện khai thác hàng ngày hiếm khi duy trì ổn định như vậy.
Quặng có cấu trúc vụn mịn, dễ chảy có thể đạt độ tinh khiết 0,90 trở lên. Quặng được khai thác trung bình có độ tinh khiết nằm trong khoảng từ 0,80 đến 0,90. Đá thô, dính hoặc có hình dạng bất thường có thể có độ tinh khiết thấp hơn.
Nên sử dụng dữ liệu về trọng lượng xe tải hoặc dữ liệu sản lượng tại công trường nếu có thể. Dữ liệu thực tế về việc chất hàng trong một tuần thường hữu ích hơn bảng mật độ chung chung.
Kích thước đường hầm ảnh hưởng đến sự lựa chọn như thế nào?
Một gầu xúc được tính toán chính xác vẫn có thể là lựa chọn không tốt nếu máy xúc không thể quay đầu, di chuyển qua hoặc đổ vật liệu an toàn dưới lòng đất. Hình dạng đường hầm thường trở thành giới hạn cuối cùng trong các mỏ có mạch quặng hẹp và các công trình khai thác cũ.
Kiểm tra chiều rộng, chiều cao và bán kính quay.
Hãy ghi lại các giá trị này trước khi chọn máy xúc:
Chiều rộng tối thiểu của đường hầm
Chiều cao tối thiểu của đường hầm
Kích thước cắt ngang
Bán kính xoay
Giải phóng mặt đất
Chiều cao đổ
Độ dốc đường tối đa

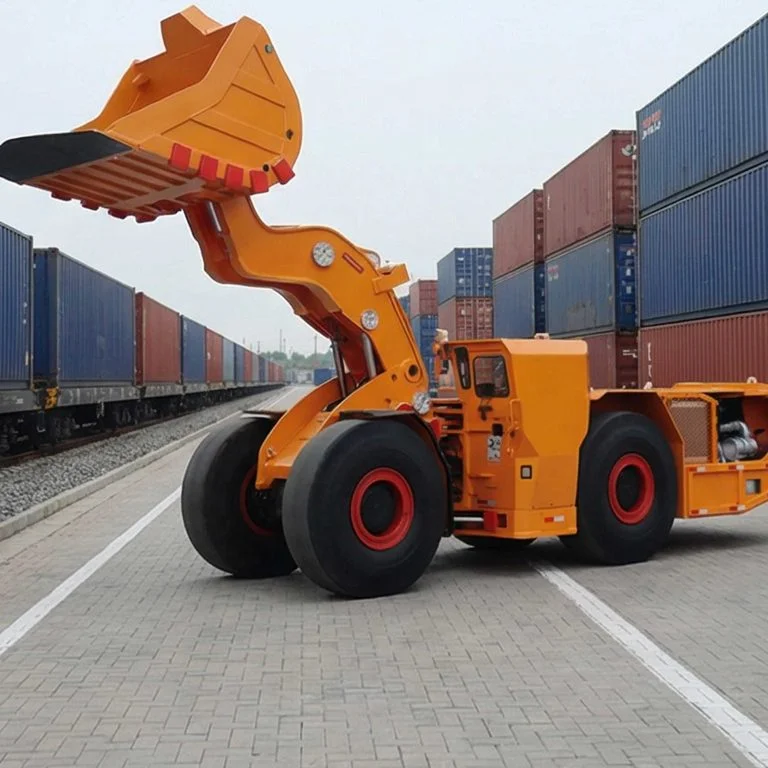

Máy xúc lật 2m³ có thể trông nhỏ gọn khi đặt cạnh các thiết bị trên mặt đất, nhưng nó vẫn cần không gian để khớp nối. Máy ZDL204DH được thiết kế cho các đoạn hầm có kích thước khoảng 2,5m x 2,5m hoặc lớn hơn.
A Máy xúc lật ngầm hạng nặng 7m³ Nó có tải trọng định mức là 17 tấn và cần một đoạn đường hầm lớn hơn nhiều. Khả năng chuyên chở cao hơn đồng nghĩa với yêu cầu về không gian lớn hơn.
Cần xem xét độ dốc và tình trạng đường xá.
Máy xúc lật hoạt động khác nhau trên mặt dốc ướt so với trên sàn xưởng phẳng.
Việc di chuyển đường dài lên dốc làm tăng nhu cầu về độ bám đường, nhiệt độ phanh, áp lực lên lốp và mức tiêu hao nhiên liệu. Bùn, đá vụn, nước đọng và hệ thống thoát nước kém có thể làm giảm tải trọng thực tế ngay cả khi tính toán có vẻ chính xác.
Không nên lựa chọn thiết bị chỉ dựa vào kích thước gầu xúc nếu tuyến đường vận chuyển của bạn có độ dốc lớn.
Kích thước thùng nào phù hợp với mục tiêu sản xuất của bạn?
Sản lượng khai thác mỏ nên được đo bằng tấn mỗi giờ hoặc tấn mỗi ca. Gầu xúc lớn hơn chỉ hữu ích khi thời gian bốc xếp, thời gian vận chuyển, thời gian đổ quặng và số lượng xe tải sẵn có được cân bằng.
Tính toán ngược từ kết quả yêu cầu.
Giả sử mục tiêu của bạn là 1.200 tấn trong ca làm việc 10 giờ. Nếu sự chậm trễ và tắc nghẽn giao thông làm giảm thời gian xếp dỡ hiệu quả xuống còn 7,5 giờ, bạn cần:
1.200 ÷ 7,5 = 160 tấn/giờ
Nếu máy xúc hoàn thành 20 chu kỳ mỗi giờ:
160 ÷ 20 = 8 tấn mỗi chu kỳ
Với khối lượng riêng tơi xốp là 2,3 tấn/m³ và hệ số lấp đầy là 0,85:
Thể tích xô cần thiết = 8 ÷ (2,3 × 0,85) = 4,09 m³
Điều này cho thấy thùng chứa có dung tích gần với loại 4m³. Bạn vẫn cần kiểm tra tải trọng định mức, khoảng cách thông thủy, lực phá vỡ, quãng đường vận chuyển và độ dốc của đường.
Ghép máy xúc với xe tải
Hãy sử dụng công thức đơn giản này:
Tải trọng xe tải ÷ Số tấn thực tế mỗi gầu xúc = Số lượt xếp hàng
Một chiếc xe tải 30 tấn kết hợp với máy xúc có khả năng chở 7,5 tấn mỗi chu kỳ cần khoảng bốn lượt.
Quá nhiều lượt xúc sẽ làm tăng thời gian chờ đợi. Quá ít lượt có thể gây ra va đập mạnh khi chất tải hoặc chất tải không đều lên xe tải. Ở nhiều mỏ, bốn hoặc năm lượt xúc đều đặn tốt hơn là cố gắng tìm gầu xúc lớn nhất có thể.
Bạn cần chuẩn bị những thông tin gì trước khi đặt hàng?
Dữ liệu thực địa tốt hơn giúp đưa ra khuyến nghị thiết bị chính xác hơn. Điều này cũng giúp giảm thiểu chi phí phát sinh sau khi máy móc được giao đến.
Chuẩn bị những thông tin chi tiết về mỏ này.
Tập trung:
Mật độ quặng rời
Kích thước phân mảnh điển hình
Điều kiện độ ẩm
Chiều rộng và chiều cao của đường hầm
Diện tích quay đầu tối thiểu
Độ dốc tối đa
Khoảng cách vận chuyển
Số tấn mục tiêu mỗi ca làm việc
Giờ làm việc hiệu quả
Tải trọng xe tải ngầm
Yêu cầu phát thải địa phương
Sau đó, bạn có thể so sánh các mô hình giữa các hãng khác nhau. dòng thiết bị khai thác không ray thay vì bắt một người bốc xếp phải đảm nhiệm mọi công việc.
Góc nhìn thực tiễn từ phía nhà cung cấp
Công ty TNHH Máy móc Qingdao ZongdaCông ty này cung cấp máy móc khai thác mỏ dưới lòng đất phục vụ cho việc bốc xếp, vận chuyển, vận tải nhân công, thông gió, nâng hạ và các hoạt động khai thác mỏ liên quan. Dòng máy xúc lật LHD của công ty bao gồm các máy nhỏ gọn dành cho các đường hầm hẹp cũng như các máy xúc lật lớn hơn dành cho các đường hầm có năng suất cao.
Quá trình lựa chọn thiết bị của công ty xem xét kích thước đường hầm, điều kiện quặng, độ dốc đường, yêu cầu về khí thải, phụ tùng thay thế và sản lượng mục tiêu. Sản xuất bao gồm gia công linh kiện, chế tạo kết cấu, ghi chép lắp ráp, kiểm tra và thử nghiệm thiết bị trong điều kiện vận hành mô phỏng.
Hỗ trợ cũng có thể bao gồm việc vận hành thử, đào tạo người vận hành, hướng dẫn bảo trì và lập kế hoạch cung cấp phụ tùng thay thế. Đối với người mua thiết bị khai thác mỏ, điều này rất quan trọng vì gầu xúc cần được lựa chọn như một phần của máy móc và hệ thống vận hành hoàn chỉnh, chứ không phải là một phụ kiện riêng biệt.
Câu hỏi thường gặp
Câu 1: Làm thế nào để tính toán dung tích gầu xúc LHD?
A: Nhân thể tích gầu xúc với hệ số lấp đầy gầu và khối lượng riêng của vật liệu rời. So sánh kết quả với tải trọng định mức của máy xúc.
Câu 2: Dung tích thùng chứa và tải trọng khác nhau như thế nào?
A: Dung tích gầu đo thể tích. Tải trọng đo trọng lượng hàng hóa an toàn. Quặng đặc có thể đạt đến giới hạn tải trọng trước khi gầu có vẻ đầy.
Câu 3: Gầu xúc LHD lớn hơn có phải lúc nào cũng tốt hơn?
A: Không. Không gian đường hầm, thời gian xuyên hầm, khoảng cách vận chuyển, độ dốc và việc lựa chọn xe tải phù hợp có thể khiến gầu xúc nhỏ hơn mang lại hiệu quả cao hơn.
Câu 4: Nên sử dụng hệ số lấp đầy nào?
A: Hãy sử dụng dữ liệu thực tế từ mỏ khi có sẵn. Hàm lượng chất nổ trung bình trong quặng thường nằm trong khoảng 0,80 đến 0,90, trong khi vật liệu dính hoặc thô có thể có hàm lượng thấp hơn.
Câu 5: Cần những dữ liệu gì để lựa chọn LHD?
A: Cung cấp kích thước đường hầm, mật độ quặng, độ phân mảnh, độ dốc, khoảng cách vận chuyển, tải trọng xe tải và số tấn cần thiết mỗi ca.
